Harmónískur mildandi spennir: Hvernig bætir aflgæði þín

Í rafdreifikerfum er ólínulegt álag hætt við að mynda brenglaða harmoniku. Þessar harmóníkur geta valdið fjölmörgum vandamálum, þar á meðal ofhitnun búnaðar, aukið orkutap, minni endingartíma búnaðar og jafnvel aukinn niður í miðbæ.

Harmonic mildandi spennir eru besta lausnin á þessu vandamáli. Burtséð frá álagsstærð, bæla þeir skaðleg harmoniku í óvirku íhlutunum þínum, bæta skilvirkni, orkusparnað og áreiðanleika.

Efnisyfirlit:

1. Hvað eru harmonikkar?

2. Hvað veldur Harmonics?

3. Hvernig hafa Harmonics áhrif á Transformers?

4. Hvaða harmóníska röskun myndast af nútíma raforkukerfum?

5. Hvað er Harmonic Mitigating Transformer?

6. Hvaða áhrif Harmonic Mitigating Transformer á Harmonics?

7. Hvaða tæki krefjast Harmonic Mitigating Transformer?

8. Hvaða rafmagnsvandamál getur Harmonic Mitigating Transformer leyst?

9. Hversu Harmonic Mitigating Transformers standa sig betur en K-metnir Transformers?

9. Hversu Harmonic Mitigating Transformers standa sig betur en K-metnir Transformers?

10. Hvernig virka Harmonic Mitigating Transformers?

11. Hverjar eru gerðir af harmonikum mildandi spennum?

12. Hvernig Harmonic Mitigating Transformers hjálpa þér að bæta rafmagnsgæði?

13. Framtíðarþróun í orkugæðastjórnun

1. Hvað eru harmonikkar?

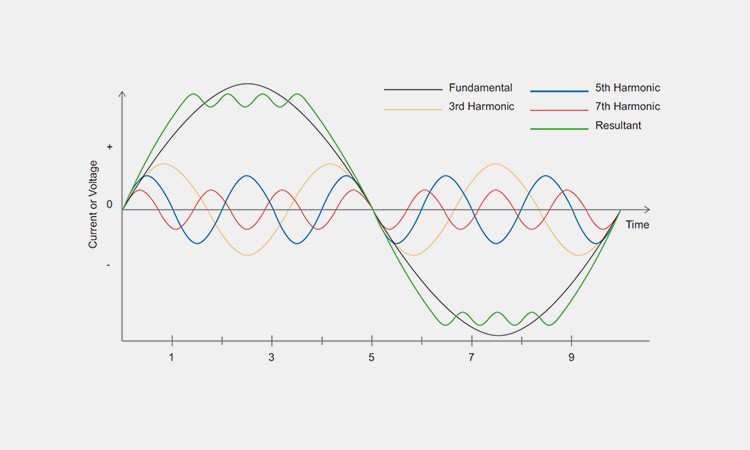

Hvað eru harmonikkar-fengnar: pqcomponents

Í raforkukerfum eru rafmagnsmerki venjulega sinuslaga til að aðstoða ýmis raftæki við að framkvæma störf sín, svo sem lýsingu, akstursmótora, prentun og keyrslu tölvuforrita.

Almennt, í 60 Hz kerfi, sveiflast venjulegt straumbylgjuform upp og niður 60 sinnum á sekúndu. Hins vegar eru harmónísku tíðnirnar sem álagið myndar enn hærri. Þriðja harmonikan hefur tíðnina 180 Hz og fimmta harmonikan hefur tíðnina 300 Hz, sem táknar harmónískar bylgjuform - sem hringja á tíðnunum 180 og 300 sinnum á sekúndu, í sömu röð.

2. Hvað veldur Harmonics?

Til að skilja orsakir harmonika þurfum við að skilja línulegt og ólínulegt álag í kerfi. Hvort tveggja er það hvernig búnaður í raforkukerfi eyðir orku. Nánar tiltekið:

Línulegt álag

Línulegt álag-frá: orkugæði

Orkunotkun línulegra álags líkist yfirleitt sinusbylgjuformi. Línulegt álag inniheldur venjulega mótora eða glóandi ljósaperur.

Ólínulegt álag

Ólínulegt álag-frá: actionpowertest

Riðstraumsbylgjur sem myndast af ólínulegu álagi eru ekki í samræmi við sinusbylgjulögun. Þeir mynda harmoniku við orkunotkun. Þessar harmóníkur eru almennt myndaðar af tækjum eins og tíðnibreytum, afriðlum og öðrum nútíma rafeindabúnaði og valda auðveldlega spennu- og straumröskun.

Dæmigerðar uppsprettur harmonika eru:

Dæmigert uppspretta harmonika-frá: megavött

Drif með breytilegum tíðni (VFD), truflunar aflgjafar (UPS), netþjónarekki, LED lýsing, rafhleðslutæki fyrir rafbíla og skiptiaflgjafar.

3. Hvernig hafa Harmonics áhrif á Transformers?

Hvernig hafa harmonikkar áhrif á Transformers-uppsprettur: hrífandi

Við notkun spennisins geta harmonikkar frá ólínulegu álagi auðveldlega aukið vafnings- og kjarnatap, sem leiðir til ofhitnunar eða orkutaps. Nánar tiltekið:

Aukin viðnám og hiti

Spennirinn samanstendur af vafningum og kjarna. Við notkun hreyfast harmonikkar og safnast fyrir í átt að ytri brúnum leiðaranna, sem eykur hitauppsöfnun í þéttpökkuðum spólunum, sem leiðir til aukinnar spennuviðnáms og hita.

Aukið kjarnatap

Með riðstraumsstefnu breytist pólun örvunarstraumsins í kjarnanum undir áhrifum hátíðnihljóða. Því hærri sem tíðni örvunarstraumsbreytingarinnar er, því meira er kjarnahitatapið, þess vegna er hugtakið hysteresis tap.

Hitastig hækkun

Harmóníkur framkalla hvirfilstrauma (smáir snúningsstrauma) í búnaðinum, sem eykur enn frekar hitatap spenni og hækkar hitastig búnaðarins.

Minni núverandi burðargeta

3., 9. og 15. harmonika getur valdið ofhitnun hlutlausa leiðarans, sem leiðir til einangrunarbilunar og að lokum minnkað straumflutningsgetu.

4. Hvaða harmóníska röskun myndast af nútíma raforkukerfum?

Almennt mynda ólínulegt álag harmonikk sem eru heiltölu margfeldi af grunntíðninni (60 Hz), sem hefur þannig áhrif á spennuvirkni. Þar á meðal eru:

Þrífaldar harmonikkar

Þrífaldar harmonikkar-fengnar: rafmagns-verkfræði

Þriðja harmonika inniheldur 3., 9. og 15. harmonikku, með tíðni 180 Hz, 540 Hz og 900 Hz, í sömu röð. Þessar skaðlegu harmóníkur leggjast ofan á hlutlausu línuna, sem veldur aukningu á hlutlausum línustraumi.

Fimmta og sjöunda harmonika

Fifth and Seventh Harmonics-frá: norwall

Fimmta og sjöunda harmonika hafa 300 Hz og 420 Hz tíðni, í sömu röð. Þessar skaðlegu harmóníkur auka villandi segulflæði, sem leiðir til viðbótar hvirfilstraumshitunar.

5. Hvað er Harmonic Mitigating Transformer?

Hvað er Harmonic Mitigating Transformer-frá: LTEC

Harmónískur mildandi spennir er tegund af þurr-gerð spennir. Það útilokar harmóníska strauma í gegnum sérstaka vindabyggingu, fasaskiptingu og núll-viðnámsstýringu.

Ólíkt óvirkum síum sem gleypa harmónískar, eða K-einkunna spennubreytum sem þola aðeins harmonikk, notar það vigur- og fasatengslin innan spennivindanna til að koma í veg fyrir að yfirlagðir harmónískir straumar flæði inn í andstreymiskerfið og dregur þar með úr harmónískri röskun.

6. Hvaða áhrif Harmonic Mitigating Transformer á Harmonics?

Hvernig Harmonic Mitigating Transformer Effect on Harmonics-frá: maddox

Með því að nota harmónískan mildandi spenni minnkar og útrýma harmonikum sem myndast af ólínulegu álagi innan kerfisins. Kostir þess eru meðal annars:

• Minni hitamyndun, sem tryggir fulla nýtingu á nafngetu spennisins;
• Koma í veg fyrir ofhitnun kerfisins og of hátt hitastig;

Kostir þess eru ma:

7. Hvaða tæki krefjast Harmonic Mitigating Transformer?

Hvaða tæki krefjast Harmonic Mitigating Transformer-frá: hammondpowersolutions

Almennt, aukning á ólínulegu álagi í raforkukerfum, eins og netþjónum, UPS kerfum, LED lýsingu, tölvum og tíðnibreytum, myndar auðveldlega harmoniskri röskun, sem leiðir til aukinnar spennihitunar, minni skilvirkni og aukinnar orkunotkunar.

Þess vegna, í raforkukerfum með þessu línulegu álagi, er uppsetning á harmonic dempandi spenni nauðsynleg til að draga úr og útrýma harmonikum í kerfinu.

8. Hvaða rafmagnsvandamál getur Harmonic Mitigating Transformer leyst?

Auk þess að draga úr eða útrýma harmonikum í kerfinu getur það einnig leyst:

• Ofhitnun á hlutlausri línu eða fóðrari;
• Uppstreymis spennuröskun nálgast mörk.
• Einfasa rafræn hleðsluráðandi-;

Þegar þú lendir í ofangreindum vandamálum, áður en þú býður upp á harmónískar mildandi spennilausnir, þarftu að íhuga að fullu ýmsa þætti eins og álagsdreifingu, fasajafnvægi, jarðtengingu, spennitengingar og annan harmóníska bælingarbúnað í kerfinu til að tryggja rétta lausn.

9. Hversu Harmonic Mitigating Transformers standa sig betur en K-metnir Transformers?

Harmonic Mitigating Transformer VS K-einkunn Transformer:

10. Hvernig virka Harmonic Mitigating Transformers?

Starfseiginleikar harmónískra mótvægisspenna eru fyrst og fremst háð vafningarrúmfræði þeirra, kjarnahönnun og verkfræðilegri fasaskiptingu. Þar á meðal eru:

Triplen Harmonic Bæling

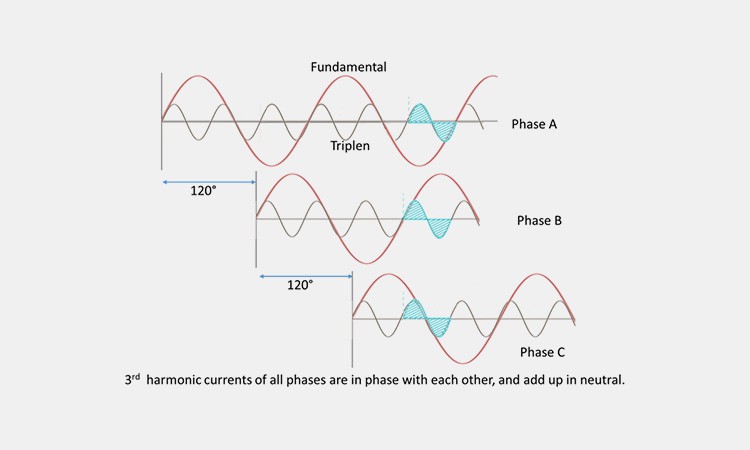

Triplen Harmonic Suppression-frá: capacitorconnect

Við hönnun þriðju harmónísku bælingarkerfa, nota harmonic-mitigating spennar aðallega sikksakk, delta-sikksakk eða sérstakar tvöfaldar-efri vinda stillingar. Þetta er náð með því að beina straumnum til að hætta við þriðju harmonikkuna.

5. og 7. Harmónísk niðurfelling

5. og 7. Harmonic Cancellation-frá: eðlisfræðiforum

Vegna 180 gráðu fasamunarins á milli 5. og 7. harmónísku straumanna og mismunandi aukaúttaksfasa harmonisks mildandi spennisins, er hægt að hætta við 5. og 7. harmoniku.

Helstu hönnunarreglur harmónískra mótvægisspenna eru:

• Bjartsýni kjarna rúmfræði
• Minni núll-raðarviðnám
• Sérstök vindafyrirkomulag
• Stýranlegir segulstreymisleiðir

11. Hverjar eru gerðir af harmonikum mildandi spennum?

Gerð harmónísks mildandi spenni er fyrst og fremst ákvörðuð af uppsetningarumhverfinu og inniheldur:

Triple Harmonic Cancelling Type - HMT

Þessi tegund spennubreytir tekur aðallega á spennubrenglunarvandamálum af völdum þrefaldra harmóna (3., 9. og 15. harmonika) og hentar fyrir umhverfi sem notar fyrst og fremst einfasa rafeindaálag, eins og skrifstofur og upplýsingamiðstöðvar.

Fasa-Shift/Multi-Púls HMT

Phase-Shift/Multi-Pulse HMT-frá: ytelect

Þessi tegund af spenni tekur aðallega á vandamálum af völdum 5. og 7. harmonikku. Með því að stilla ákveðinn fasamun á milli aukaúttakanna er 5. og 7. harmóník náttúrulega hætt.

12. Hvernig Harmonic Mitigating Transformers hjálpa þér að bæta rafmagnsgæði?

Harmónískir mótvægisspennar bæta aflgæði þín á eftirfarandi hátt:

Að draga úr hlutlausum straumi

Hlutlaus straumur-frá: zddqelectric

Meðan á notkun stendur draga harmónískir mildandi spennar verulega úr upphitun hlutlausa leiðarans og minnka þannig hlutlausan straum.

Að draga úr Transformer Hitun

Transformer Heating-frá: maddox

Harmónískir mótvægisspennar draga úr villustapi og hringstraumstapi af völdum harmonika og lækka þannig rekstrarhita búnaðarins og dregur úr upphitun spenni.

Að bæta rafmagnsgæði andstreymis

Upstream Power Quality-frá: circutor

Fyrir viðkvæman búnað í kerfinu, draga harmonic mitigating spennar úr og útrýma spennuröskun sem stafar af harmonic straumum, sem gerir kerfinu kleift að tengjast betur við PCC (Point of Common Coupling).

Auka tiltæka kerfisgetu

Með því að draga úr og útrýma harmóníkum í kerfinu, losa harmónískir mótandi spennar meiri getu, sem auðveldar tengingu annarra álags.

Lengja líftíma búnaðar

Með því að útrýma harmonikum í kerfinu og lækka hitastig búnaðar lengja HMT líftíma búnaðarins.

13. Framtíðarþróun í orkugæðastjórnun

Undir vaxandi þróun HMT (Harmonic Mitigation Technology) er því spáð að framtíðarorkugæðastjórnun muni smám saman þróast í eftirfarandi þáttum:

Greind eftirlitskerfi

Greind eftirlitskerfi-frá: electroind

Kerfisharmoník verður fylgst með og samstillt með snjöllum vöktunarkerfum, sem auðveldar síðari breytingar og endurbætur.

Gervigreind-undirstaða forspárviðhald

Gervigreind-undirstaða fyrirspárviðhalds-frá: óendanlegur-spenntur

Með rekstrarprófun er hægt að nota gervigreind til að spá fyrir um gæði kerfisafls og bilanatíðni, sem auðveldar framtíðarviðhald.

Samþættingarkerfi endurnýjanlegrar orku

Samþættingarkerfi endurnýjanlegrar orku-frá: pnnl

Framtíðarþróunin verður í átt að skilvirkari og áreiðanlegri samþættingarkerfum fyrir endurnýjanlega orku.

Niðurstaða:

Til að takast á við vaxandi áskoranir harmonika í nútíma rafkerfum er HMT óvirk en áhrifarík lausn. Með því að draga úr kerfisharmoníkum og bæta heildaraflgæði, verður það langtíma-áreiðanlegur vinnuhestur fyrir kerfið. Til að fá nákvæmar tækniforskriftir eða ræða sérsniðna verkfræðilausn fyrir tiltekið forrit, vinsamlegast hafðu samband við verkfræðideild okkar.
